代理TENX/十速单片机TM52M5254原装，假一赔十，可代烧录！
型号/规格：
TM52M5254
品牌/商标：
TENX
批号：
16+
封装：
SOP/DIP
工作温度范围：
–40*C ~ +85*C
4种电源工作模式：
快钟模式/慢钟模式/空闲模式/停止模式
相关产品
产品信息
全线代理台湾TENX/十速TM52M5254单片机，假一赔十！可代烧录!
TM52系列M5254和M5258是一个新的,快速的8051架构,与业界标准8051指令集完全
兼容的8位单片机,并保持了8051外围的功能模块。通常情况下,TM52-M5254/58执行
指令,比传统的8051架构快六倍。
TM52-M5254/58通过集成多种功能在芯片上,提供更高的性能,更低的成本,能快速进
入市场,包括4K字节的MTP程序存储器,256字节SRAM,低电压复位(LVR),低电压检测
(LVD),双时钟省电工作模式,8051标准UART和定时器Timer0/Timer1/Timer2,实
时计时器Timer3,2组(8+2)位脉冲宽度调制器(PWM),10通道的12位模数转换器
(ADC),14通道触摸按键(仅M5258)和看门狗定时器(WDT)。它的高可靠性和低功耗的
特性,可广泛适用于消费电子及家用电器产品。
TM52系列M5254和M5258是一个新的,快速的8051架构,与业界标准8051指令集完全
兼容的8位单片机,并保持了8051外围的功能模块。通常情况下,TM52-M5254/58执行
指令,比传统的8051架构快六倍。
TM52-M5254/58通过集成多种功能在芯片上,提供更高的性能,更低的成本,能快速进
入市场,包括4K字节的MTP程序存储器,256字节SRAM,低电压复位(LVR),低电压检测
(LVD),双时钟省电工作模式,8051标准UART和定时器Timer0/Timer1/Timer2,实
时计时器Timer3,2组(8+2)位脉冲宽度调制器(PWM),10通道的12位模数转换器
(ADC),14通道触摸按键(仅M5258)和看门狗定时器(WDT)。它的高可靠性和低功耗的
特性,可广泛适用于消费电子及家用电器产品。

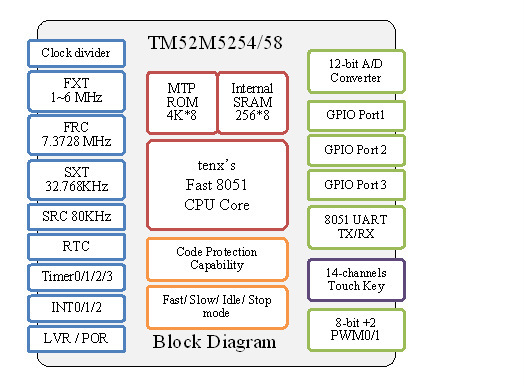

BLOCK DIAGRAM
![]()
TM52M5254描述：
1. 标准8051指令集,快速的机器周期
. 指令执行比传统8051快六倍
2. 4K字节MTP程序存储器
. 支持ICP(在线编程)的MTP程序码
. 程序码保护功能
3. 256字节SRAM在8051内部数据存储器区(IRAM)
4. 4种系统时钟类型选择
. 快时钟使用外部1~6 MHz晶体(FXT)
. 快时钟使用内部RC(FRC,7.3728 MHz)
. 慢时钟使用外部32768 Hz晶体(SXT)
. 慢时钟使用内部RC(SRC,80 KHz)
. 系统时钟可以通过1/2/4/16选项除频
5. 8051标准定时器 – Timer0/1/2
. 16位Timer0,支持T0O时钟输出供蜂鸣器应用
. 16位Timer1
. 16位Timer2,支持T2O时钟输出供蜂鸣器应用
6. 15位Timer3
. 时钟源为慢时钟
. 中断期可选时钟除以32768/16384/8192/128选项
7. 8051标准UART
. 支持单线UART模式
8. 两个独立的“8+2”位的PWM有预分频器/周期调整
9. 14通道触摸按键(仅M5258)
10. 12位ADC,具有10个通道的外部引脚输入和2通道内部参考电压
11. 18可编程I/O引脚
. CMOS推挽输出
. 伪开漏或开漏输出
. 施密特触发输入
. 引脚上拉可以使能/禁止
12. 引脚中断能将停止模式下的CPU唤醒
. P3.2/P3.3(INT0/INT1)中断和唤醒
. P3.7(INT2)中断和唤醒
. 端口1(Port1)每个引脚可以定义为唤醒和中断引脚(通过引脚电平变化)
13. 10来源,4中断优先级
. Timer0/Timer1/Timer2/Timer3中断
. INT0/INT1下降沿/低电平中断
. P3.7(INT2)中断
. 端口1引脚电平变化中断
. UART TX/RX中断
. ADC/触摸按键(仅M5258)中断
14. 4种复位
. 上电复位
. 可选的外部引脚复位
. 可选的看门狗复位
. 可选的低电压复位(1.9V/2.3V/2.9V/Disable)
15. 低电压检测标志(2.3V)
16. 独立的RC振荡看门狗定时器
. 400 ms/200 ms/100 ms/50 ms可选择的看门狗超时选项
17. 4种电源工作模式
. 快钟模式/慢钟模式/空闲模式/停止模式
18. 工作电压和电流
. VCC = 2.9V ~ 5.5V @ FSYSCLK = 6 MHz
. VCC = 1.9V ~ 5.5V @ FSYSCLK = 3 MHz
. ICC < 0.1 μA @停止模式,所有的功能关闭
19. TM52M5254工作温度范围
.–40*C ~ +85*C
20. TM52M5254封装类型
. 20-引脚DIP/SOP/SSOP/QFN
. 16-引脚DIP/SOP
1. 标准8051指令集,快速的机器周期
. 指令执行比传统8051快六倍
2. 4K字节MTP程序存储器
. 支持ICP(在线编程)的MTP程序码
. 程序码保护功能
3. 256字节SRAM在8051内部数据存储器区(IRAM)
4. 4种系统时钟类型选择
. 快时钟使用外部1~6 MHz晶体(FXT)
. 快时钟使用内部RC(FRC,7.3728 MHz)
. 慢时钟使用外部32768 Hz晶体(SXT)
. 慢时钟使用内部RC(SRC,80 KHz)
. 系统时钟可以通过1/2/4/16选项除频
5. 8051标准定时器 – Timer0/1/2
. 16位Timer0,支持T0O时钟输出供蜂鸣器应用
. 16位Timer1
. 16位Timer2,支持T2O时钟输出供蜂鸣器应用
6. 15位Timer3
. 时钟源为慢时钟
. 中断期可选时钟除以32768/16384/8192/128选项
7. 8051标准UART
. 支持单线UART模式
8. 两个独立的“8+2”位的PWM有预分频器/周期调整
9. 14通道触摸按键(仅M5258)
10. 12位ADC,具有10个通道的外部引脚输入和2通道内部参考电压
11. 18可编程I/O引脚
. CMOS推挽输出
. 伪开漏或开漏输出
. 施密特触发输入
. 引脚上拉可以使能/禁止
12. 引脚中断能将停止模式下的CPU唤醒
. P3.2/P3.3(INT0/INT1)中断和唤醒
. P3.7(INT2)中断和唤醒
. 端口1(Port1)每个引脚可以定义为唤醒和中断引脚(通过引脚电平变化)
13. 10来源,4中断优先级
. Timer0/Timer1/Timer2/Timer3中断
. INT0/INT1下降沿/低电平中断
. P3.7(INT2)中断
. 端口1引脚电平变化中断
. UART TX/RX中断
. ADC/触摸按键(仅M5258)中断
14. 4种复位
. 上电复位
. 可选的外部引脚复位
. 可选的看门狗复位
. 可选的低电压复位(1.9V/2.3V/2.9V/Disable)
15. 低电压检测标志(2.3V)
16. 独立的RC振荡看门狗定时器
. 400 ms/200 ms/100 ms/50 ms可选择的看门狗超时选项
17. 4种电源工作模式
. 快钟模式/慢钟模式/空闲模式/停止模式
18. 工作电压和电流
. VCC = 2.9V ~ 5.5V @ FSYSCLK = 6 MHz
. VCC = 1.9V ~ 5.5V @ FSYSCLK = 3 MHz
. ICC < 0.1 μA @停止模式,所有的功能关闭
19. TM52M5254工作温度范围
.–40*C ~ +85*C
20. TM52M5254封装类型
. 20-引脚DIP/SOP/SSOP/QFN
. 16-引脚DIP/SOP
全线代理TENX/十速TM52F5284/TM52F5284C、TM52F5288/TM52F5288C、TM52M5254、TM52M5258、TM52F5274、TM57PA10A、TM57PE11A、TM57PE11B、TM57PE11C、TM57PE12、TM57PE15、TM57PA10、TM57PA20、TM57PE20A 、TM57PA40、TM57FA40、TM57ME16、TM57PE40、TM57ME18、TM57FLA80、TM57MA21B、TM52F2260、TM52F2264、TM52F2280、TM52F2284等一系列单片机，假一赔十！可代烧录!
