概述

TM57PE10是一个8位微控制器，采用CMOS制程，具有高效能、低耗电特点，其功能包含1K * 14位OTP ROM，48字节SRAM，8位定时器，5层堆栈，两个8位PWM，16个I / O pins.TM57PE10并提供双时钟，快速震荡可选择外部FXT或是FIRC，慢速震荡32K的Xtal，当作RTC以及降低功耗。

特征

1.ROM：1K×14 OTP位或512×14位TTP™（两个时间可编程ROM）

2.RAM：48×8位

3.STACK：5级别

4.I / O端口：两个位可编程I / O端口（16引脚）

5.Two独立的定时器

 8位定时器0与1?256的预分频选项，计数器功能划分，停止计数

 有4个15位定时器2中断间隔选项

 定时器2到待机模式唤醒定时器或一个简单的15位时基

6.8位PWM0与预分频/周期调节/缓冲重载/清零和保持功能

7.8位PWM1是一个简单的固定频率和占空比可变PWM发生器

8.One模拟电压比较器

9.Min。工作电压（电源）和速度：VDD = 1.5V，@ 4兆赫

10.PA1?PA6，PB1?PB6各个引脚低电平唤醒

11.Oscillation来源

  快速时钟：

   - FXT（高速晶振）：1?兆赫24MHz的

   - FIRC（内部快速RC）：4/8兆赫

   - XRC（外部R，外部C）：10千赫?3兆赫

  慢时钟：

   - SXT（慢速晶振）：32768赫兹

   - XRC（外部R，外部C）：10千赫?3兆赫

   - SIRC（慢内部RC）：151千赫/ 37千赫/ 9.4千赫/ 2.4千赫，@ 5V; 115千赫/ 29千赫/ 7.2千赫/ 1.9千赫，@ 3V

12.Power省电工作模式

  快速模式：慢时钟可以禁用或启用

  慢速模式：快时钟停止，CPU运行

  空闲模式：慢时钟运行时，CPU停止，定时器运行

  停止模式：所有时钟停止，唤醒定时器是禁用或启用

13.Dual系统时钟

  FIRC + SIRC

  FIRC + SXT

  FIRC + XRC

  FXT + SIRC

  XRC + SIRC

14.Reset

  上电复位

  看门狗复位

  低电压复位

  外部引脚复位

15.2级低电压复位：1.5V / 2.3V（可以被禁用）

16.Operation电压：低电压复位电平至5.5V

   - FOSC = 4兆赫，1.7V?5.5V

   - FOSC = 8 MHz的1.9V?5.5V

   - FOSC = 12MHz的，2.1V?5.5V

   - FOSC = 16MHz的，2.3V?5.5V

17.Interrupt

  3个外部中断引脚：

   - 两个引脚下降沿触发

   - 一销上升或下降沿触发

  定时器0，定时器，唤醒定时器中断

  PWM0，CMP中断

18.Watchdog定时器

  通过主频内置RC振荡器与4个可调复位/中断时间

  （108毫秒/ 56毫秒/ 28毫秒/ 14毫秒，@ 5V; 138 MS / MS 72/36 MS / MS 18，@ 3V）

  看门狗定时器可以被禁用/ STOP模式下启用

19.I / O端口

  CMOS输出

  伪漏极开路或漏极开路输出

  施密特触发器输入/无上拉电阻

20.Instruction设置：36说明

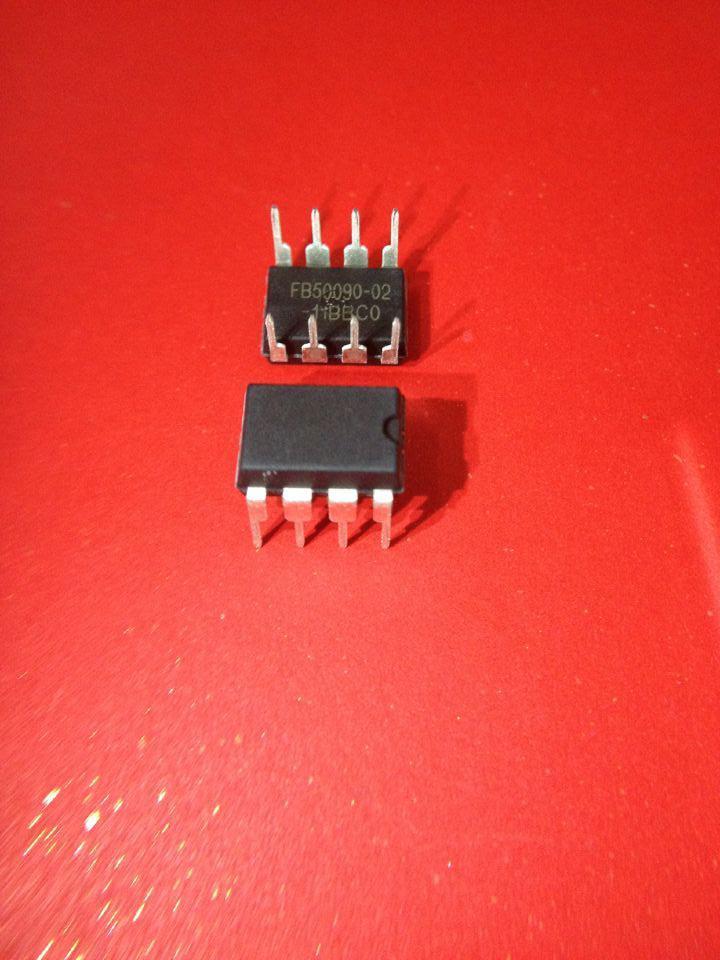

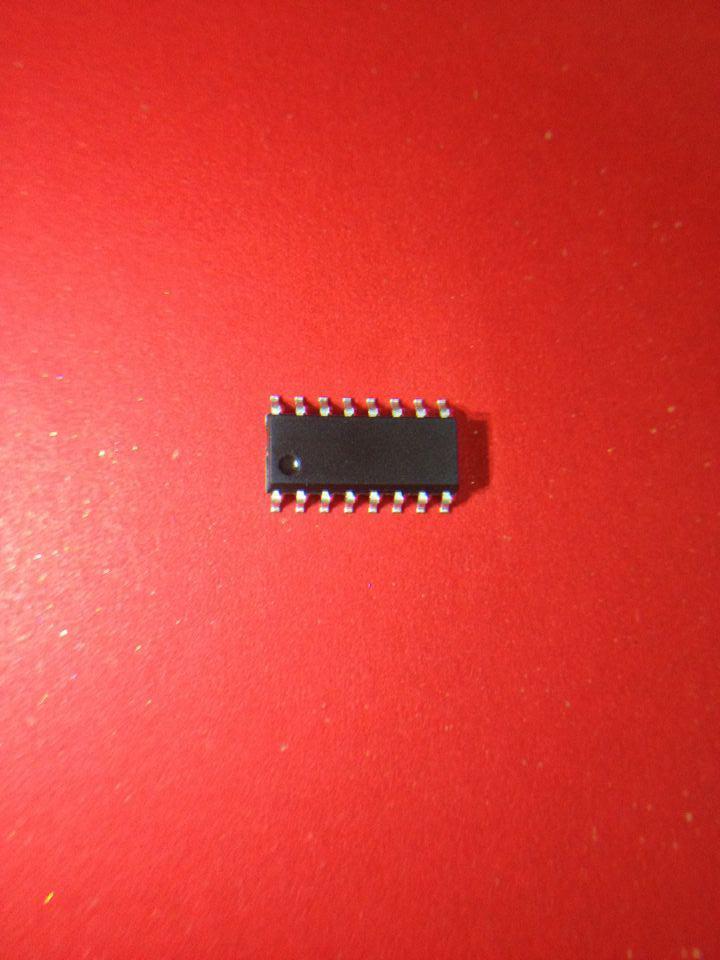

21.封装：14-DIP / SOP，16-DIP / SOP，18-DIP / SOP
